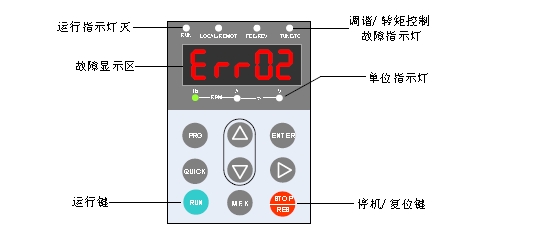

| 面板顯示 | 故障名稱 | 故障原因排查 | 故障處理對策 |
| Err02 | 加速過電流 | 變頻器輸出回路存在接地或短路 | 排除外圍故障，檢測電機或接觸器是否短路 |
| 控制方式為FVC或SVC且未進行參數辨識 | 按電機銘牌設置參數，進行電機參數辨識 | ||
| 急加速工況，加速時間設定太短 | 增大加速時間 | ||
| 過流失速抑制設定不合適 | 確認F3-19使能；調整F3-18、F3-20值 | ||
| 手動轉矩提升或V/F曲線不合適 | 調整手動提升轉矩或V/F曲線 | ||
| 對正在旋轉的電機進行啟動 | 選擇轉速跟蹤啟動或等電機停止后再啟動 | ||
| 受外部干擾 | 查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件 | ||
| Err03 | 減速過電流 | 變頻器輸出回路存在接地或短路 | 排除外圍故障，檢測電機是否短路或斷路 |
| 控制方式為FVC或SVC且未進行參數辨識 | 按電機銘牌設置參數，進行電機參數辨識 | ||
| 急減速工況，減速時間設定太短 | 增大減速時間 | ||
| 過流失速抑制設定不合適 | 確認F3-19使能；調整F3-18、F3-20值 | ||
| 沒有加裝制動單元和制動電阻 | 加裝制動單元及電阻 | ||
| 受外部干擾 | 查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件 | ||
| Err04 | 恒速過電流 | 變頻器輸出回路存在接地或短路 | 排除外圍故障，檢測電機是否短路或斷路 |
| 控制方式為FVC或SVC且未進行參數辨識 | 按電機銘牌設置參數，進行電機參數辨識 | ||
| 過流失速抑制設定不合適 | 確認F3-19使能；調整F3-18、F3-20值 | ||
| 變頻器選型偏小 | 選用功率等級更大的變頻器 | ||
| 受外部干擾 | 查看歷史故障記錄，排查干擾源或檢查驅動板/霍爾器件 | ||
| Err08 | 控制電源故障 | 輸入電壓不在規范范圍內 | 將電壓調至規范要求范圍 |
| Err09 | 欠壓故障 | 瞬時停電 | 使能F9-59降頻不停功能 |
| 變頻器輸入端電壓不在規范范圍 | 調整電壓到正常范圍 | ||
| 母線電壓不正常 | 聯系上海津信技術支持 | ||
| 整流橋、緩沖電阻、驅動板、控制板異常 | 聯系上海津信技術支持 | ||
| Err10 | 變頻器過載 | 負載過大或發生電機堵轉 | 減小負載并檢查電機及機械情況 |
| 變頻器選型偏小 | 選用功率等級更大的變頻器 | ||
| Err11 | 電機過載 | 電機保護參數F9-01設定是否合適 | 正確設定此參數 |
| 負載過大或發生電機堵轉 | 減小負載并檢查電機及機械情況 | ||
| Err12 | 輸入缺相 | 三相輸入電源不正常 | 檢查并排除外圍線路問題 |
| 驅動板、防雷板、主控板、整流橋異常 | 聯系上海津信技術支持 | ||
| Err13 | 輸出缺相 | 電機故障 | 檢測電機是否斷路 |
| 變頻器到機組的引線不正常 | 排除外圍故障 | ||
| 電機運行時變頻器三相輸出不平衡 | 檢查電機三相繞組是否正常并排除故障 | ||
| 驅動板、IGBT模塊異常 | 聯系上海津信技術支持 | ||
| Err14 | 模塊過熱 | 環境溫度過高 | 降低環境溫度 |
| 風道堵塞 | 清理風道 | ||
| 風扇損壞 | 更換風扇 | ||
| 模塊熱敏電阻損壞 | 更換熱敏電阻 | ||
| 逆變模塊損壞 | 更換逆變模塊 | ||
| Err15 | 外部設備故障 | 通過多功能端子DI輸入外部故障信號 | 排查外圍故障，確認機械允許重新啟動后復位運行 |
| 通過虛擬IO功能輸入外部故障信號 | 確認A1組虛擬IO參數設置正確，復位運行 | ||
| Err16 | 通訊故障 | 上位機工作不正常 | 檢查上位機接線 |
| 通訊線不正常 | 檢查通訊連接線 | ||
| 通訊擴展卡F0-28設置不正確 | 正確設置通訊擴展卡類型 | ||
| 通訊參數FD組設置不正確 | 正確設置通訊參數 | ||
| Err17 | 接觸器故障 | 驅動板和電源異常 | 更換驅動板或電源板 |
| 接觸器異常 | 更換接觸器 | ||
| 防雷板異常 | 更換防雷板 | ||
| Err18 | 電流檢測故障 | 檢查霍爾器件異常 | 更換霍爾器件 |
| 驅動板異常 | 更換驅動板 | ||
| Err19 | 電機調諧故障 | 電機參數未按銘牌設置 | 根據銘牌正確設定電機參數 |
| 參數辨識過程超時 | 檢查變頻器到電機引線 | ||
| 編碼器異常 | 檢查編碼器參數設置及接線 | ||
| Err20 | 編碼器故障 | 編碼器型號不匹配 | 根據實際正確設定編碼器類型 |
| 編碼器連線錯誤 | 檢測PG卡電源及相序 | ||
| 編碼器損壞 | 更換編碼器 | ||
| PG卡異常 | 更換PG卡 | ||
| Err21 | EEPROM讀寫故障 | EEPROM芯片損壞 | 更換主控板 |
| Err23 | 對地短路故障 | 電機對地短路 | 更換電纜或電機 |
| Err25 | 累計運行時間到達故障 | 累計運行時間達到設定值 | 使用參數初始化功能清除記錄信息 |
| Err26 | 用戶自定義故障1 | 通過多功能端子DI輸入用戶自定義故障1的信號 | 復位運行 |
| 通過虛擬IO功能輸入用戶自定義故障1的信號 | 復位運行 | ||
| Err27 | 用戶自定義故障2 | 通過多功能端子DI輸入用戶自定義故障2的信號 | 復位運行 |
| Err29 | 累計上電時間到達故障 | 累計上電時間達到設定值 | 使用參數初始化功能清除記錄信息 |
| Err30 | 掉載故障 | 變頻器運行電流小于F9-64 | 確認負載是否脫離或參數設置是否符合實際工況 |
| Err31 | 運行時PID反饋丟失故障 | PID反饋小于FA-26設定值 | 檢查PID反饋信號或設置FA-26為合適值 |
| Err40 | 逐波限流故障 | 負載過大或發生電機堵轉 | 減小負載并檢查電機及機械情況 |
| 變頻器選型偏小 | 選用功率等級更大的變頻器 | ||
| Err41 | 運行時切換電機故障 | 在變頻器運行過程中通過端子更改當前電機選擇 | 變頻器停機后再進行電機切換操作 |
| Err42 | 速度偏差過大故障 | 編碼器參數設定不正確 | 正確設置編碼器參數 |
| 沒有進行參數辨識 | 進行電機參數辨識 | ||
| 速度偏差過大檢測參數F9-69、F9-70設置不合理 | 根據實際情況合理設置檢測參數 | ||
| Err43 | 電機過速度故障 | 編碼器參數設定不正確 | 正確設置編碼器參數 |
| 沒有進行參數辨識 | 進行電機參數辨識 | ||
| 電機過速度檢測參數F9-67、F9-68設置不合理 | 根據實際情況合理設置檢測參數 | ||
| Err45 | 電機過溫故障 | 溫度傳感器接線松動 | 檢測溫度傳感器接線并排除故障 |
| 電機溫度過高 | 降低載頻或采取其它散熱措施對電機進行散熱處理 | ||
| Err46 | 制動單元過載 | 制動電阻值太小 | 更換更大阻值的制動電阻 |
| Err48 | 制動回路短路 | 制動模塊異常 | 聯系上海津信技術支持 |
| 制動電阻短路 | 檢查制動電阻是否短路或損壞，如果是則須予以更換 |
